A chave de nível de pá rotativa é um dispositivo-de detecção de nível sólido de nível industrial para monitoramento preciso de nível pontual de condições cheias, intermediárias e vazias em silos, tremonhas e sistemas de armazenamento a granel. É amplamente utilizado para pós, grânulos, pellets e materiais de bloco em ambientes industriais agressivos.

Principais recursos

Peças molhadas (eixo e pá) feitas de carcaça de aço inoxidável SUS304 para desempenho durável em ambientes industriais empoeirados e sólidos a granel.
Suporta conexões de processo rosqueadas, flangeadas e personalizadas para instalação flexível.
Adequado para pós, grânulos, pellets e materiais a granel com densidade maior ou igual a 0,3 g/cm³.
A embreagem-de torque integrada protege o motor contra sobrecarga e obstrução de material.
Os sinais de saída disponíveis incluem relé SPDT, NPN e PNP para integração direta com sistemas de controle PLC.
A personalização OEM está disponível para comprimento do eixo, tipo de montagem e saída elétrica.

Parâmetros Técnicos

Item	Especificação
Faixa de medição	80–1000 mm / 100–1500 mm / 100–2000 mm / 300–3000 mm / 450–6000 mm / Personalizado
Sinal de saída	Relé SPDT/NPN/PNP
Fonte de energia	24 VCC / 220 VCA
Conexão de Processo	Rosca / Flange / Personalizada
Conexão Elétrica	Fiação terminal
Material da casca	SUS304 de aço inoxidável
Material da caixa de junção	Liga de alumínio/PEK/aço inoxidável
Nível de proteção	IP65
Faixa de temperatura	-20 graus a 80 graus / -20 graus a 350 graus / -20 graus a 1300 graus (personalizado)
Densidade Mínima do Material	Maior ou igual a 0,3 g/cm³
Tipo de instalação	Montagem-superior/lateral-(personalizada)

Como funciona

O dispositivo utiliza um motoredutor premium síncrono de baixa-velocidade para acionar uma pá de medição com rotação contínua.

Material detectado (alteração de status):Quando o material ascendente atinge a pá e obstrui a sua rotação, o motor gira dentro do seu alojamento contra uma mola de tensão interna. Esse movimento aciona um microinterruptor de alta-precisão para emitir um sinal de alarme de nível (SPDT) e simultaneamente corta sua própria energia para evitar a queima do motor.

Redefinição de material (status normal):À medida que o nível do material cai abaixo da lâmina, a-mola interna para serviço pesado puxa automaticamente o motor de volta à sua posição de operação original. A energia é restaurada instantaneamente e a raquete retoma a rotação sem a necessidade de reinicialização manual.

Aplicações Industriais Típicas

A chave de nível de pá rotativa é amplamente utilizada globalmente para otimizar o gerenciamento de estoque, automatizar linhas de produção e eliminar bloqueios ou transbordamentos catastróficos de tremonhas em:

Cimento, Agregados e Mineração

Agricultura e processamento de grãos

Química e Petroquímica

Alimentos e Farmacêuticos

Ambiental e Reciclagem

Tipo de produto e soluções personalizadas

Para combinar com cada arquitetura de silo e layout de instalação exclusivos, oferecemos uma matriz completa de configurações personalizadas:

Tipo de configuração do produto	Aplicativo alvo e benefício de recursos
Tipo padrão de rosca e flange	Ideal para montagem superior ou lateral em reservatórios de sólidos a granel com temperatura-padrão.
Tipo de tubo de proteção do eixo do flange	Apresenta uma blindagem externa robusta que protege o eixo giratório contra impactos laterais pesados de materiais durante a montagem-superior.
Tipo de comprimento do eixo do flange ajustável	Permite que os operadores deslizem e ajustem manualmente a profundidade de inserção no-local para se adaptar a diversos pontos de alarme.
Tipos de temperatura alta/ultraalta-	Equipado com aletas de resfriamento de vários-estágios e barreiras térmicas para processos que funcionam de 250 graus, 350 graus e até 1.300 graus.
Tipo de cabo flexível (suspensão)	Projetado para-silos profundos montados na parte superior (até 6.000 mm), onde eixos de aço rígidos são propensos a dobrar sob movimentos pesados de materiais.
Tipo à prova de explosão-	Projetado com um gabinete à prova de chamas certificado para ambientes perigosos com poeira combustível ou gases explosivos.
Tipo de válvula de baixa resistência	Especialmente configurado com lâminas leves para pós de densidade ultra{0}}baixa para eliminar falsos gatilhos.

Por que escolher fazer parceria conosco?

Como um fabricante de instrumentação OEM/ODM de elite estabelecido na China, a Hongnuo combina habilidade de fabricação avançada com rigoroso controle de qualidade para atender aos mercados internacionais:

Garantia de qualidade rigorosa:Todos os nossos interruptores de nível de pá rotativa cumprem rigorosamente os padrões de certificação da diretiva CE. Cada unidade passa por simulação 100% abrangente de alta-tensão de vibração, queima do motor-e testes de integridade de pressão/vedação antes do envio.

Capacidades de personalização rápida:Desde flanges personalizados com vários-orifícios e geometrias especiais de pás até cabos de suspensão-para serviços pesados e profundidades de inserção estendidas de até 6 metros, nossa-equipe interna de P&D pode entregar protótipos de engenharia dentro de 5 a 7 dias úteis.

Pronto para integração da cadeia de suprimentos global:Oferecemos preços de atacado confiáveis e escalonados, garantias diretas de fábrica, embalagens especializadas para exportação marítima/aérea e engenheiros de suporte técnico que falam inglês-para atender perfeitamente às suas necessidades de aquisição, distribuição ou integração de sistemas.

Certificado

A certificação CE para conformidade de equipamentos elétricos industriais está disponível mediante solicitação e a documentação do produto pode ser fornecida para verificação durante a aquisição.

product-1-1

Perguntas frequentes

P: Os pós finos ou pegajosos bloquearão o interruptor?

R: Não. A estrutura de vedação mecânica dupla isola a poeira fina dos rolamentos. Para materiais pegajosos, personalizamos geometrias de pás para evitar acúmulo.

P: O que acontece se material pesado cair diretamente na pá?

R: A embreagem de fricção mecânica interna deslizará automaticamente para proteger a caixa de câmbio contra impactos. Para zonas de carga pesada, recomendamos a montagem-na parte superior ou a adição de um escudo defletor de proteção.

P: Como você lida com pós ultra{0}}leves?

R: O HNL40-A possui uma mola de tensão interna ajustável de 3 estágios. Você pode calibrar facilmente a sensibilidade no local para corresponder às densidades do material até 0,3 g/cm³.

P: Qual é o seu MOQ e prazo de entrega?

A: MOQ: 1 unidade para teste de amostra. Prazo de entrega: 3-5 dias úteis para modelos padrão; 5 a 7 dias úteis para pedidos de engenharia personalizados. OEM/ODM: Etiqueta branca completa, dimensionamento de flange personalizado e serviços de extensão de eixo disponíveis.

P: Como você embala os sensores para garantir que os eixos longos não dobrem durante o transporte internacional?

R: Usamos embalagens resistentes-de exportação. Os modelos-de eixo e cabo longos são embalados com moldagem de algodão perolado-absorvente de choque espesso e presos em-caixas de madeira corrugada resistentes ou tubos reforçados. Isso evita dobras, arranhões ou danos estruturais durante o transporte marítimo ou aéreo.

Parâmetros da chave de nível rotativa HNL40-A
Parâmetros Específicos	Valor/Descrição
Princípio de Medição	O HNL40-Uma chave de nível de pá rotativa usa um motoredutor de baixa velocidade com uma embreagem deslizante para acionar uma lâmina de medição rotativa. Quando o material que está sendo medido obstrui a rotação da lâmina, o motor gira, ativando um microinterruptor interno e emitindo um sinal de detecção. Simultaneamente, a energia do motor é cortada, interrompendo o fornecimento de energia. (Estado de detecção) Assim que o material que está sendo medido não estiver mais presente, a lâmina, não obstruindo mais o movimento, é reiniciada devido à tensão interna da mola. O sinal de detecção é então comutado novamente e a energia é restaurada ao motor, fazendo com que a lâmina retome a rotação.
Tipo de produto	Tipo de rosca padrão Tipo de flange padrão Tipo de tubo de proteção do eixo do flange Tipo de comprimento de eixo de flange ajustável Tipo de rosca de alta temperatura Tipo de flange de alta temperatura Tubo de proteção do eixo do flange de alta temperatura Tubo de proteção do eixo do flange para-temperaturas ultraaltas Tipo de cabo Tipo de cabo de alta temperatura Tipo ajustável de comprimento do eixo do flange de alta temperatura Tipo-à prova de explosão Tipo de luz indicadora Tipo especial de silo de cimento Válvula rotativa padrão de baixa resistência Válvula rotativa de alta temperatura e baixa resistência Válvula rotativa de baixa resistência do tubo de proteção do eixo do flange
Faixa de medição	80~1000mm, 100~1500mm, 100~2000mm, 300~3000mm, 450~6000mm, 100~6000mm, 450~1500mm, Personalização
Sinal de saída	NPN, PNP, saída de relé
Fonte de energia	24 VCC (CC), 220 VCA (CA)
Conexão de Processo	Roscas, flanges, personalizáveis
Conexão Elétrica	Fiação terminal
Faixa de temperatura	-20-80 graus, -20-350 graus, -20-1300 graus, -40-350 graus, -20-250 graus, personalizado
Material da caixa de junção	liga de alumínio com acabamento pintado/PEK/aço inoxidável
Material da casca	304 aço inoxidável
Nível de proteção	IP65
Nível de proteção	Tipo não-à prova de explosão- Tipo-à prova de explosão
Certificado	Certificado CE
Informações sobre pedidos	-

Tag: chave de nível de pá giratória, fabricantes, fornecedores, fábrica de chave de nível de pá giratória na China, sensor de nível de petróleo bruto, interruptor de nível alto com bóia, sensor de deslocamento magnetostritivo, Interruptor de nível de flutuador montado lateralmente, transdutor de nível do tanque, Interruptor de temperatura e nível

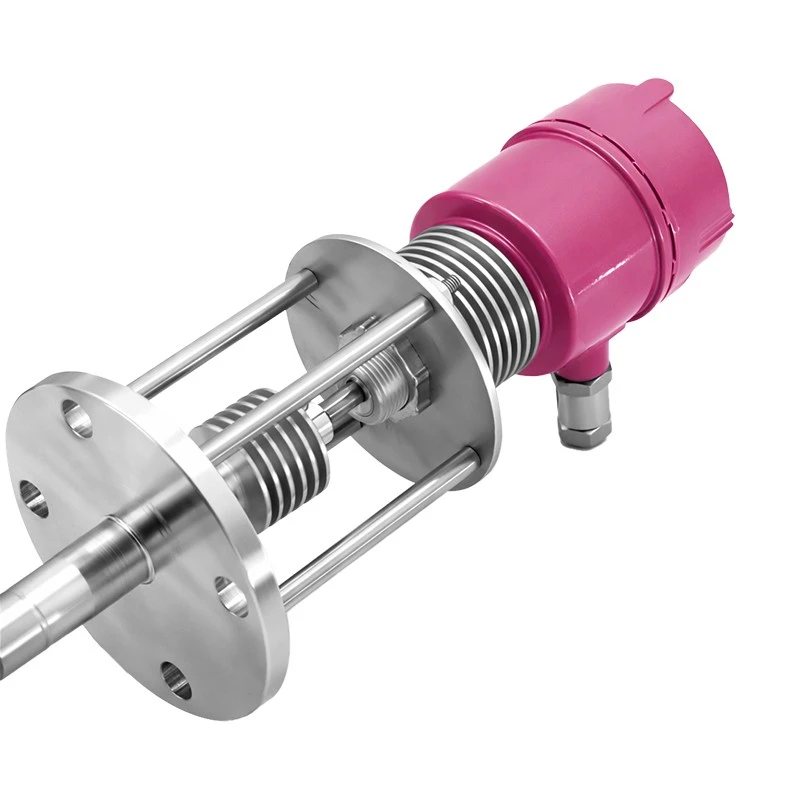

Interruptor de nível de remo giratório
